编号：CDUT-2021-33

中文标题：CaY_0.6(MoO₄)_1.9:Eu³⁺红色荧光粉的合成及Sm³⁺离子共掺增强其发光性能研究

英文标题：Synthesis and luminescence enhancement of CaY_0.6(MoO₄)_1.9:Eu³⁺ red

phosphors by Sm³⁺ co-doping

入藏号： WOS：000623517200002

中国科学院文献情报中心期刊分区（升级版）：材料科学2区/TOP

作者：娄三钢; 张佩聪; 陈宇; 熊强; 邱克辉*.

来源出版物： Ceramic International

卷：47     期：7   页：10174-10184     出版年：1 April 2021

第一地址：成都理工大学

关键词：红色荧光粉; 能量传递; 白光LED; 钼酸盐.

代表图：

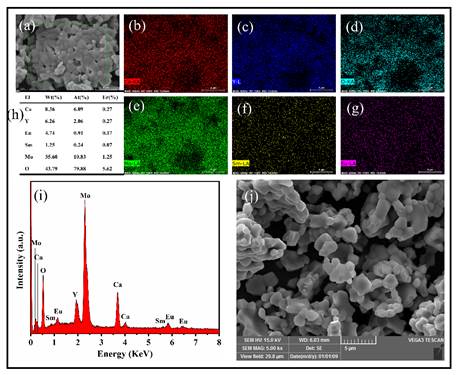

CYMO:Eu³⁺,Sm³⁺ 样品的SEM, EDS-Mapping及各元素相对含量图

CYMO:Eu³⁺,Sm³⁺ 样品的晶体结构精修图            CYMO:Eu³⁺,Sm³⁺晶体结构示意图

CYMO: 3%Sm³⁺, x%Eu³⁺荧光粉的发射光谱图              Sm³⁺→Eu³⁺的能量传递示意图

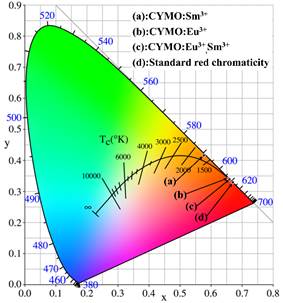

CYMO:Sm³⁺, (b) CYMO:Eu³⁺, (c) CTMO: Eu³⁺,Sm³⁺,荧光粉的色坐标图

摘要：采用燃烧合成法制备了离子掺杂的CaY_x(MoO4)_1.5x+1:Eu³⁺ (x = 0.2, 0.4, 0.6, 1, 2)系列红色荧光粉。XRD测试结果表明，所有样品的衍射峰均和CaMoO4 (JCPDS NO.77-2239)的标准卡片相匹配，属于四方晶系，空间群为I4₁/a。在波长为393 nm的近紫外光激发下，所有样品均呈现出几个窄而强的发射峰，最强的发射峰位于618 nm处，对应于Eu³⁺离子⁵D₀→⁷F₂的电荷迁移跃迁。当组分为CaY_0.6(MoO₄)_1.9下文简称CYMO)时，荧光粉的发光强度最强。当Sm³⁺掺杂进入CYMO:Eu³⁺后，Eu³⁺在393和464 nm处的吸收峰均被拓宽，且峰的强度比单掺Eu³⁺离子的样品显著提升。从CYMO:Eu³⁺,Sm³⁺荧光粉的激发和发射光谱中发现了Sm³⁺ 和 Eu³⁺之间的能量传递，通过Sm³⁺的荧光寿命确认了能量传递过程。Sm³⁺离子和Eu³⁺离子之间的能量传递机制为电偶极-电偶极交互作用，当Eu³⁺和Sm³⁺掺杂量分别为13%和3%时，能量传递效率为17.9%。CYMO:13%Eu³⁺,3%Sm³⁺荧光粉的CIE色坐标为(x = 0.6598, y = 0.3388)，色纯度为和93.72%。所有的研究结果表明CYMO:13%Eu³⁺,3%Sm³⁺是一种具有优异性能的红色荧光粉，在n-UV光激发的w-LEDs中具有潜在的应用前景。

文章链接地址：https://www.sciencedirect.com/science/article/pii/S0272884220337809?via%3Dihub
