编号：CDUT-2021-38

中文标题：高速载流条件下弓网系统碳滑板剥层磨损及其对滑板材料导电性影响的研究

英文标题：Study on the delamination wear and its Influence on the Conductivity of the Carbon Contact Strip in Pantograph-Catenary System under High-speed Current-carrying Condition

入藏号：WOS:000681064700002

中国科学院文献情报中心期刊分区（升级版）：工程技术1区/TOP

作者：杨红娟*，李超，刘艳华，付林等

来源出版物：WEAR  卷：477　特刊：SI　文献号：203823

出版年：2021

第一地址：成都理工大学

关键词：剥层磨损；电弧放电；电弧侵蚀；纯碳滑板；磨损机理；临界法向载荷

代表图：

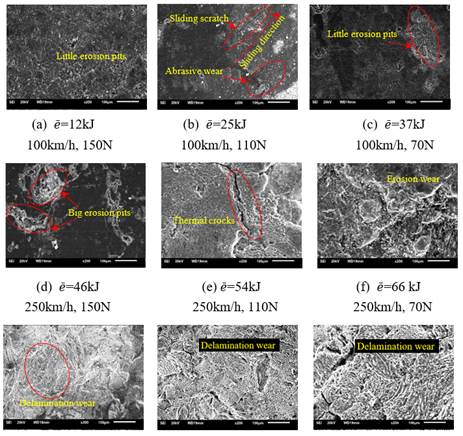

扫描电镜下，碳滑板材料剥层磨损随单次电弧放电能量的变化

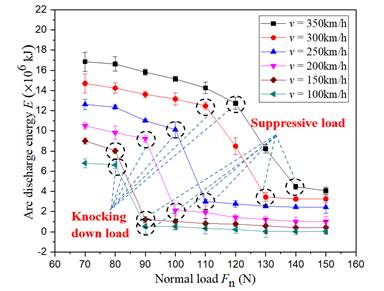

不同速度条件下，电弧放电能量随法向载荷的变化图

摘要：相较于其他任何磨损形式，剥层磨损在高速载流条件下对材料的磨损行为和表面特性产生了更为明显的影响。本文在不同试验条件下（载流I=250A、滑动速度v=100km-350km、法向载荷F_n=70-150N），研究了摩擦副之间的电弧放电行为、磨损特性以及碳滑板磨损表面的导电性能，并在扫描电镜下观察了碳滑板磨损面的形貌。试验结果表明：电弧放电的增强显著改变了滑板的磨损机理，且剥层磨损的发生与否取决于电弧放电强度。另外，由于磨损机理的不同，碳滑板的磨损率值差别较大。而且，碳滑板的剥层磨损使得滑板表面的电阻率增大。为了降低碳滑板的磨损率并且保持滑板较好的导电性能，施加的法向载荷值应该接近于抑制电弧放电的载荷值，且该法向载荷值会随着滑动速度的增大而增大。

文章链接地址： https://www.sciencedirect.com/science/article/pii/S004316482100212X
