编号：CDUT-2021-36

中文标题： PyC壳层厚度对SiCnws/PyC-C/C-ZrC-SiC复合材料微观结构和抗烧蚀性能的影响

英文标题：Effects of PyC shell thickness on the microstructure, ablation resistance of SiCnws/PyC-C/C-ZrC-SiC composites

入藏号：WOS: 000631843700006

中国科学院文献情报中心期刊分区（升级版）：材料科学1区/TOP

作者：何秦川*; 李贺军; 殷学民; 卢锦花

来源出版物：Journal of Materials Science & Technology   卷: ‏ 71页: ‏ 55-66

出版年：APR 30 2021

第一地址：成都理工大学

关键词：SiCnws/PyC 核壳结构; C/C-ZrC-SiC复合材料; 微观结构; 抗烧蚀性能; CLVD

代表图：

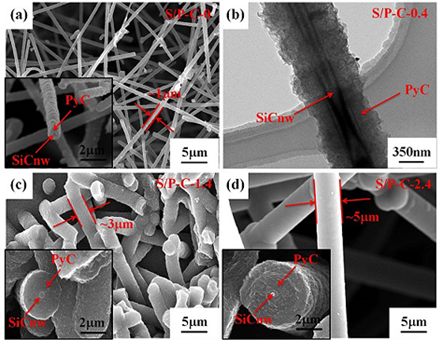

SiCnws/PyC核壳结构的SEM和TEM图片

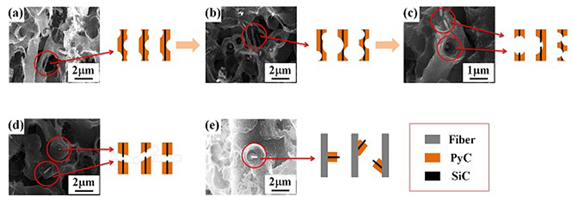

SiCnws/PyC核壳结构烧蚀行为示意图

摘要：

本文采用CLVD工艺制备了SiC纳米线/热解碳（SiCnws/PyC）核壳结构增韧C/C-ZrC-SiC复合材料，研究了PyC壳厚度对复合材料微观结构和抗烧蚀性能的影响。结果表明，SiCnws/PyC核壳结构呈直线形，并且随着PyC厚度的增加，复合材料逐渐致密。当PyC壳层厚度从0增加到2.4 μm时，复合材料的密度和导热系数逐渐提高，但热膨胀系数（CTE）先减小后增大。烧蚀90 s后，当PyC厚度从0增加到1.4 μm时，复合材料的烧蚀速率持续下降。但是，当PyC厚度达到2.4 μm时，烧蚀速率增加。特别是当PyC厚度为1.4 μm时，复合材料的线烧蚀率和质量烧蚀率分别比无PyC壳的复合材料线烧蚀率和质量烧蚀率低71.25%和63.01%。抗烧蚀性能显著提高的原因是：适当的PyC壳层厚度可以缓解CTE不匹配的问题，从而促进完整氧化层的形成。同时，适当的PyC壳层厚度可以提高复合材料的导热系数，从而减少热腐蚀，并提高其抵抗机械剥蚀的能力。

文章链接地址：

http://www-sciencedirect-com-s.vpn.cdut.edu.cn:8118/science/article/pii/S1005030220307532
