编号：CDUT-2021-13

中文标题：一步水热法合成的十六烷基三甲基溴化铵改性膨润土-羟基磷灰石复合物在磷酸盐-碳酸盐共存溶液中吸附U(VI)行为研究

英文标题：U(VI) adsorption by one-step hydrothermally synthesized cetyltrimethylammonium bromide modified hydroxyapatite-bentonite composites from phosphate‑carbonate coexisted solution

入藏号：WOS:000634955700009

中国科学院文献情报中心期刊分区（升级版）：地球科学1区/TOP

作者：刘军，石仕泷，李超，洪旭，辜峙钘，李飞，翟娟，张庆贤*，廖家莉，刘宁，刘春海

来源出版物：APPLIED CLAY SCIENCE 卷: 203 文献号: 106027

出版年： MAR 15 2021

第一地址：成都理工大学

关键词：十六烷基三甲基溴化铵改性羟基磷灰石-膨润土复合物，磷酸盐-碳酸盐共存溶液，U(VI)吸附，吸附机理

代表图：

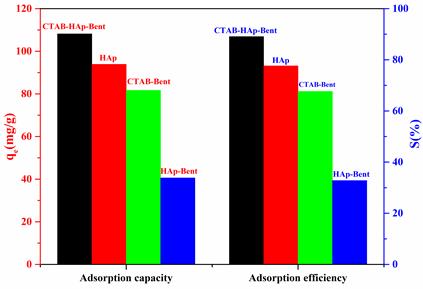

Fig. 1 The comparison of U(VI) adsorption properties of CTAB-HAp-Bent, HAp, CTAB-Bent and HAp-Bent in phosphate-carbonate coexisted solution.

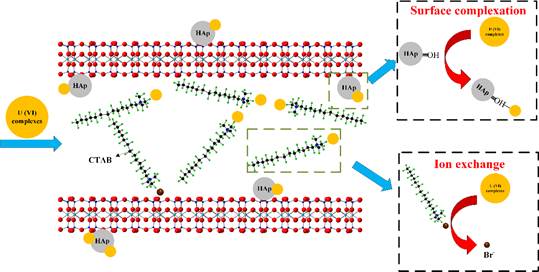

Fig.   2   Probable adsorption mechanism(s) of U(VI) on CTAB-HAp-Bent in   phosphate-carbonate coexisted solution.

摘要：采用一步水热法合成了十六烷基三甲基溴化铵改性的羟基磷灰石-膨润土复合材料（CTAB-HAp-Bent），考察其在磷酸盐-碳酸盐共存溶液中对U(VI)的吸附行为。当pH = 8.0，U(VI) = 50 mg/L，[CO₃]_T = 2 mmol/L，[P] = 1.5 μmol/L时，与HAp-Bent（~40.62 mg/g），CTAB-Bent（~81.70 mg/g）和 HAp（93.90 mg/g）相比，CTAB-HAp-Bent的q_e值达最大（~108.19 mg/g）。高碱度和离子强度不利于U(VI)的吸附。当[P]处于500 μmol/L以内时，q_e值随着[P]的增加而增大，并在[P]处于500 ~ 2000 μmol/L范围内趋于平衡；注意到，在整个所研究的[CO₃]_T范围内，碳酸盐均表现为抑制U(VI)的吸附。准二级动力学、Langmuir等温模型和热力学研究表明，此吸附过程主要为单层、自发、吸热的表面化学吸附过程。表征结果表明，吸附机理涉及Br^-阴离子交换和-OH配位作用。本研究优化了膨润土在富营养化的碳酸盐水体中对U(VI)的吸附能力，对改性粘土或粘土矿物材料的设计及其应用于富营养化天然含铀水体中铀的回收提供指导。

文章链接地址：https://www.sciencedirect.com/science/article/pii/S016913172100051X?via%3Dihub
